MAXXTRON G SERiSi Teknik Özellikler

Yapısal Tasarım ve Rijitlik (Structural Design & Rigidity)

• Döküm Gövde: Manuel kaynak hatalarını en aza indirir, düşük deformasyon ve yüksek rijitlik sağlar.

• Box-in-Box Tasarım: Hafif yapı ile yüksek mukavemet sunar, genel yapısal rijitliği artırır.

• Entegre Taban Dökümü: Yüksek stabilite, düşük deformasyon ve üstün rijitlik sağlar.

• Çift Kiriş Tasarımı: Çift kiriş, çift kızak ve dört doğrusal kızak desteği ile yapısal ve termal deformasyonu azaltır.

• Çift Kızaklı Tasarım: Uzatılmış ve genişletilmiş kızak, kafa ve kiriş tasarımı ile genel rijitliği artırır.

• Yüksek Rijitlikli Kafa: Üç doğrusal kızak yolu ve bir ekstra kılavuz yolu ile tamamen kızak sistemi ile kaplıdır.

• Dayanıklı ve Rijit Taban Dökümü: T-tipi yapı, yüksek rijitlik sağlarken, yüksek hızda hassas işleme için sağlam bir eksen tasarımı sunar.

• Portal Tip Kolon ve Taban: Kolon ve taban doğrudan temele sabitlenmiş olup, yükleme sorunlarını ortadan kaldırarak işleme hassasiyetini artırır.

Hassasiyet ve Performans (Accuracy & Performance)

• Çift Bilyalı Vida ve Çift Servo Motor: Yüksek hassasiyet, yüksek hız ve güçlü tepki süresi sağlar.

• Heidenhain Lineer Cetvel: X, Y, Z eksenlerinde doğrusal cetvel kullanımı hareket hassasiyetini artırır ve işleme hatalarını azaltır.

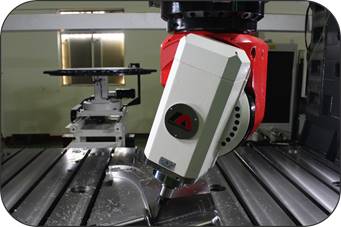

• B/C Eksenleri Halka Cetvel (Ring Scale): Döner ve eğimli açıların daha hassas ayarlanmasını sağlar.

• Mekanik Çarpışma Önleme Sistemi: 3 eksende çarpışma önleyici sistem ile makine arızalarını minimize eder.

• Eksen Soğutma Sistemi: Hareket sıcaklığını sürekli düzenleyerek stabiliteyi korur.

• İş Mili Soğutma: ±0.1°C sıcaklık kontrolü ile iş mili sıcaklığını dengeler, hassasiyet sağlar.

• X/Y Eksenleri Doğrusal Motor:

  • Hızlı Hareket: 70 m/dk.

  • Kesme Besleme Hızı: 20 m/dk.

  • Boşluk Sıfır: Bilyalı vida ve dişli arasındaki boşluğu ortadan kaldırarak doğrudan tahrik sağlar.

Akıllı Kontrol ve Senkronizasyon (Smart Control & Synchronization)

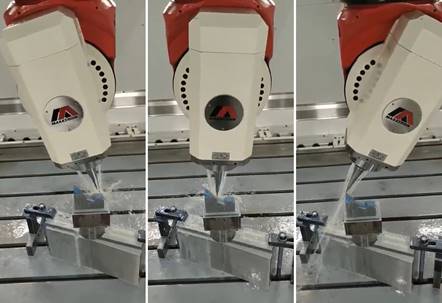

• TCPM Çoklu Eksen Senkronizasyon Kontrolü:

  • Takım Merkezi Yönetimi (Tool Center Management)

  • Ekstra hareketleri azaltarak hassasiyeti artırır

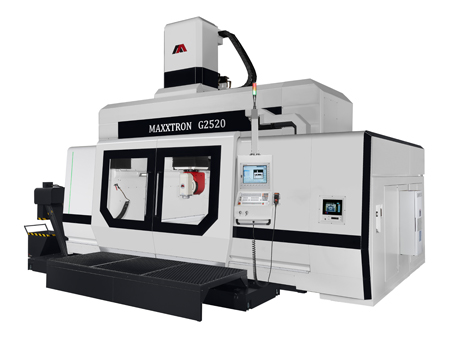

MAXXTRON G2520, yüksek hassasiyetli 5 eksen işleme gerektiren havacılık, otomotiv ve kalıp sektörleri için güçlü ve stabil bir çözümdür.
