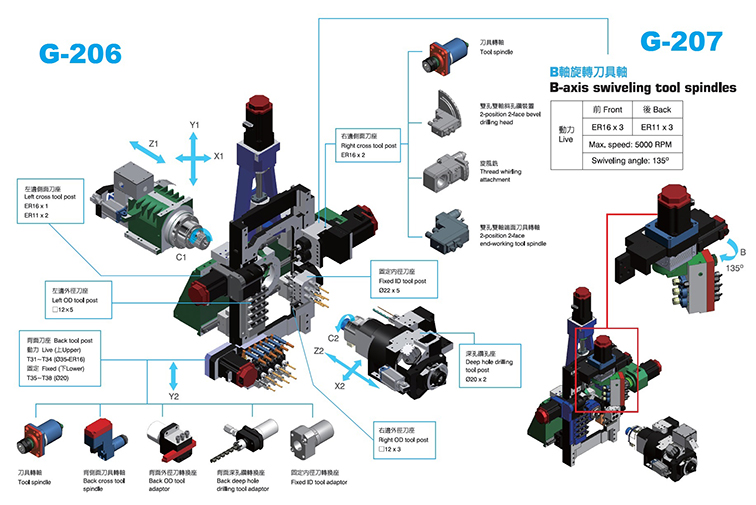

Modüler Takım Sistemi:

• Esnek Takım Düzeni: Farklı takım başlıkları, iç çap (ID) takım tutucuları ve dış çap (OD) torna takım tutucuları, üretilecek parçalara göre serbestçe yerleştirilebilir. Bu esneklik, optimum takım düzenlemesi ve daha verimli üretim süreçleri sağlar.

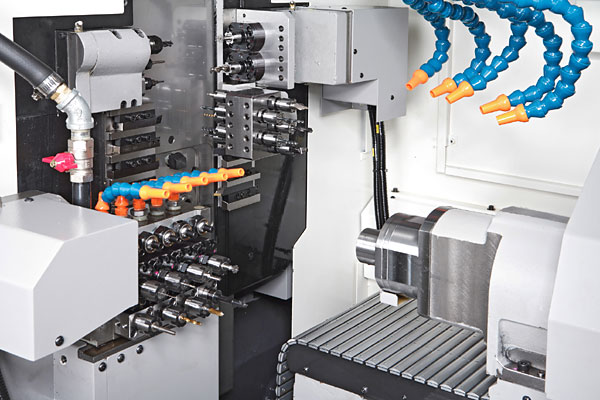

• Tam Eşzamanlı İşleme:

  • Ana iş mili (S1) ve arka iş mili (S2) ile eşzamanlı takım kullanımı, arka takım postası ve arka iş milinin yatay hareketi sayesinde mümkündür. Bu, işlemlerin birbirini beklemeden aynı anda yapılabilmesini sağlar, böylece işlem süresi önemli ölçüde kısalır.

  • Y-ekseni (G-206): Arka takım postasında Y-ekseni kullanılarak çapraz delik delme, frezeleme, vidalama ve diğer işlemler yapılabilir.

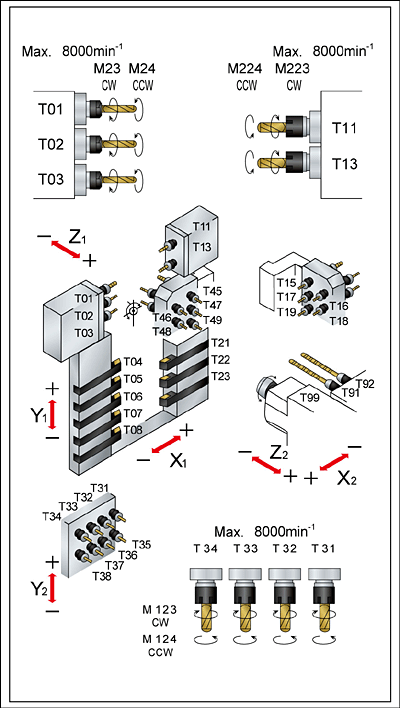

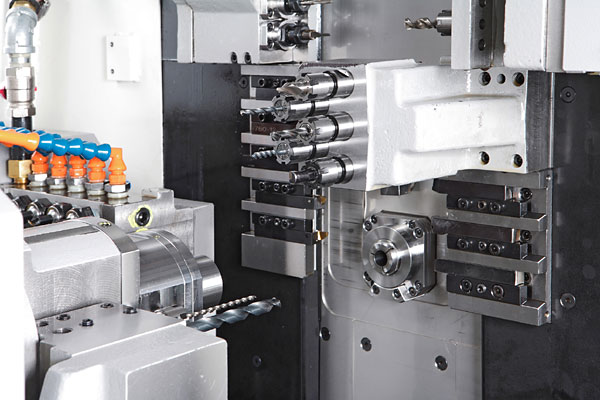

• Takım Türleri ve Yerleşimi:

  • 4 Canlı Takım (T35~38): Canlı takımlar, iş parçası üzerinde daha fazla işlem yapılmasını sağlar.

  • 4 Sabit Takım (T31~34): Sabit takımlar, özellikle kesme işlemleri için kullanılır.

  • Arka Çapraz Takım Spindli (Görselde gösterildiği gibi): Arka slitting, çapraz delik delme, vidalama veya frezeleme için kullanılabilir.

  • Modüler Kartuş Tipi Takım Spindli: Farklı takım spindlleri veya adaptörlerle değiştirilebilir, bu da takımların düzenlenmesini esnek hale getirir.

• Dönme Motorlu Kılavuz Bushing:

  • Yüksek hızda ve hassas işleme sağlamak için kullanılabilir.

  • Maksimum hız: 12,000 d/dak.

  • Maksimum işleme uzunluğu: 210 mm.

  • Geometrik doğruluk, boyutsal doğruluk ve yüzey pürüzlülüğü yüksek hızda bile önemli ölçüde iyileştirilir.

• Kılavuz Bushing Seçeneği:

  • Kılavuz Bushing Tipi veya Kılavuz Bushing-siz Tipi Seçeneği: Parçaların uzunluğuna bağlı olarak seçilebilir.

  • Kılavuz Bushing-siz Tipi: Zemin bar stoklarına gerek yoktur, soğuk çekilmiş bar işleme için uygundur ve kalan bar uzunluğunu azaltır.

• Yüksek Hızlı Takım Değiştirme:

  • 4-spindle çapraz takım ataşmanı, Y-ekseni ile karmaşık takım işlemleri (çapraz delik delme, vidalama, yukarı-aşağı frezeleme vb.) için kullanılabilir.

  • Derin Yüzey Delik Delme Takımı: Arka iş milinin yanında eklenmiş olup, maksimum delik derinliği 100 mm'ye kadar olabilir.

  • Tekli veya Çiftli Delik Collet Tutucu: ∮22- bore 5-pozisyonlu sabit ID takım postasında montaj yapılabilir.

• C-Ekseni İndeksleme:

  • C ekseniyle yapılan indeksleme, iş mili dönerken doğrudan indeksli pozisyonda durur, referans noktasına geri dönmeye gerek kalmaz, böylece indeksleme süresi kısaltılır.

• Yüksek Rigidite:

  • Makine Yatakları: FEM (Sonlu Elemanlar Yöntemi) analizi ile yüksek rijitlik sağlanarak, yüksek hızda ve hassasiyetle işleme yapılması garanti edilir.

• Vida Döndürme Başlığı:

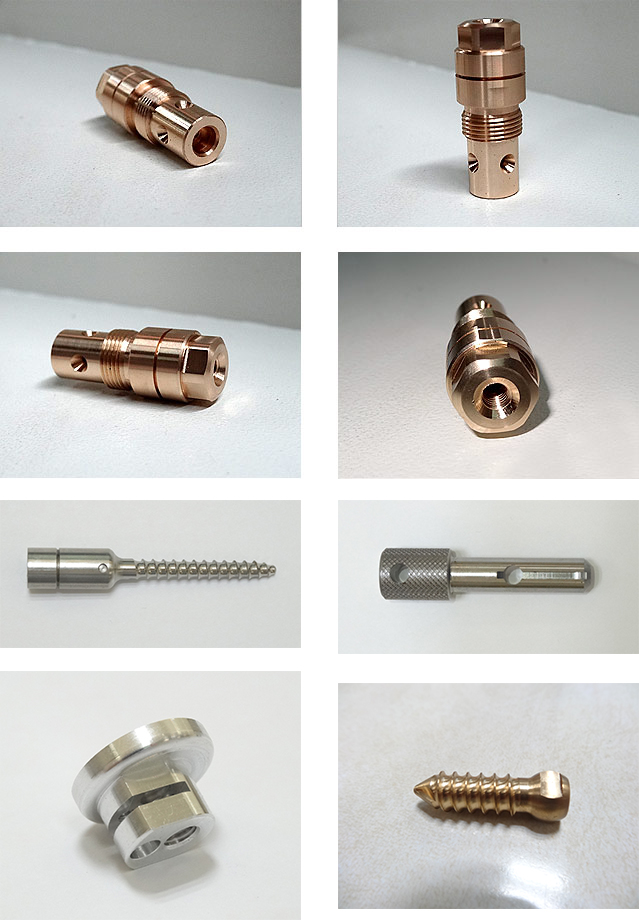

  • T11'e monte edilebilir ve özellikle uzun vida işleme ve kemik vida işleme için kullanılır.

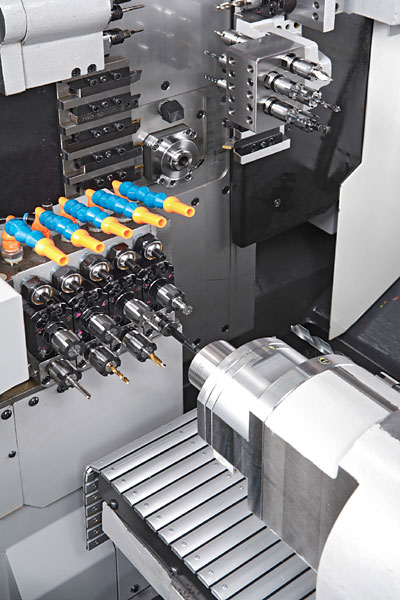

• İş Parçası Taşıyıcı:

  • Arka iş milinden çıkan iş parçası, düşey taşıma kanalıyla taşıma konveyörüne aktarılır ve iş parçası konteynırına iletilir.
